Termografie solárních panelů je bezkontaktní diagnostická metoda, která pomocí infračervené kamery měří povrchovou teplotu panelů. Na základě teplotních rozdílů odhalí skryté závady, které nejsou pouhým okem vidět, a pomáhá tak udržet vysokou účinnost fotovoltaické elektrárny.
Princip termografie
Každý solární panel při provozu vyzařuje teplo. Pokud je některý článek poškozený, špatně zapojený nebo přetížený, zahřívá se více než okolí. Termokamera tyto rozdíly zachytí a zobrazí jako barevnou teplotní mapu. Technik pak vyhodnotí, zda jde o běžný jev, nebo o závadu, která může vést ke ztrátě výkonu či zkrácení životnosti panelu.
Výhody a úskalí termografie
Termografická kontrola je rychlá, relativně levná a lze ji provádět za provozu, často i z dronu nad celou elektrárnou. Včas odhalí problémy, jako jsou hot-spoty, mikropraskliny, vadné bypass diody nebo špatné kontakty v rozvaděčích a kabeláži.
Metoda má i svá omezení. Výsledky ovlivňují podmínky měření, zejména intenzita slunečního záření, vítr a úhel snímání. Nesprávná interpretace termogramů může vést k chybným závěrům. Proto je důležité odborné vyhodnocení a kombinace termografie s dalšími testy, například s měřením I-V charakteristiky nebo vizuální prohlídkou.
Správně prováděná termografie je účinným nástrojem pro pravidelný servis fotovoltaických elektráren a dlouhodobou ochranu investice.
Příklady z praxe
Příklad 1: FVE na hokejové hale v Českých Budějovicích
Při rutinní údržbě velké FVE na hokejové hale Pouzar v Českých Budějovicích byla zjištěna anomálie na jednom z několika desítek stringů. String byl plný hot-spotů, ty ale nevznikly kvůli vadám panelů. Příčinou byla technická závada střídače: vyrobená energie se spotřebovávala v jednotlivých článcích.
Příklad 2: přehřátý konektor MC4 na 10 let staré FVE

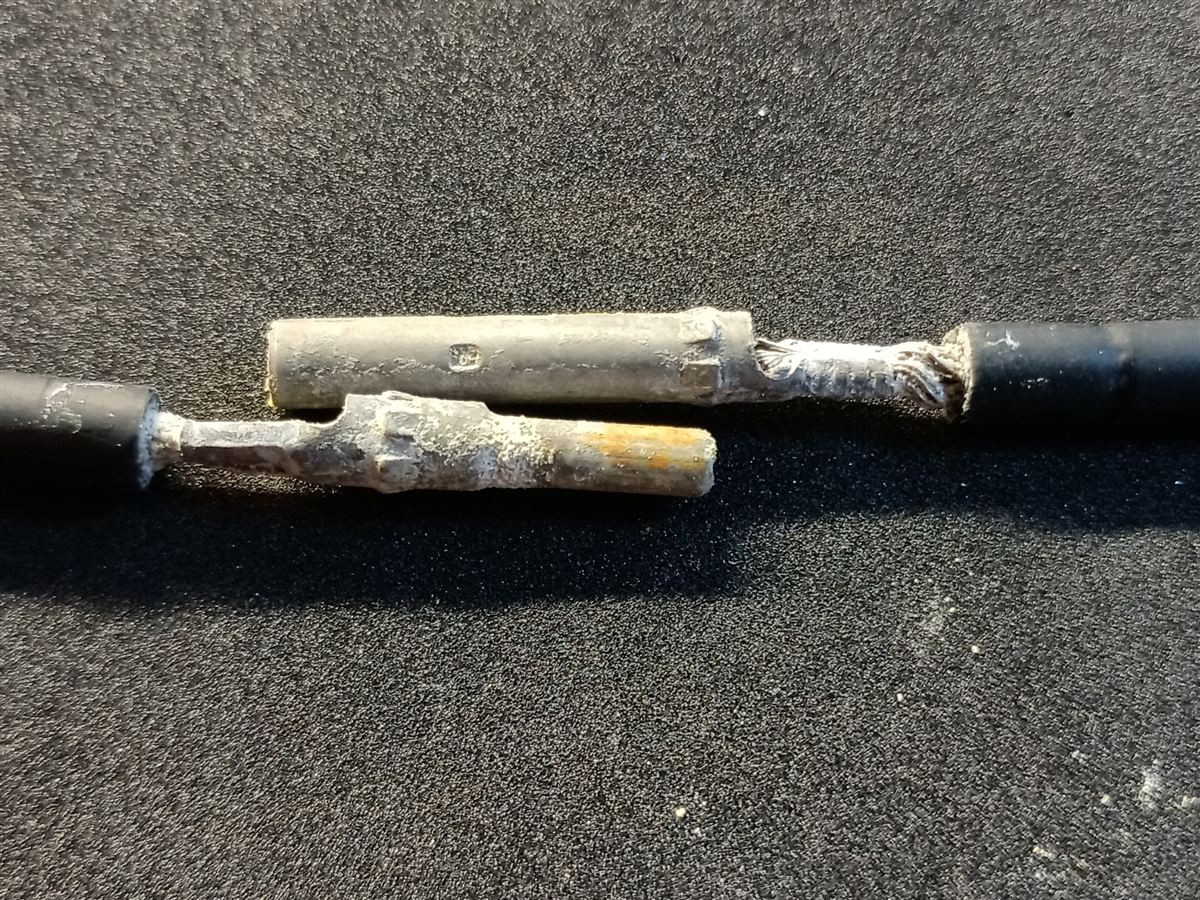

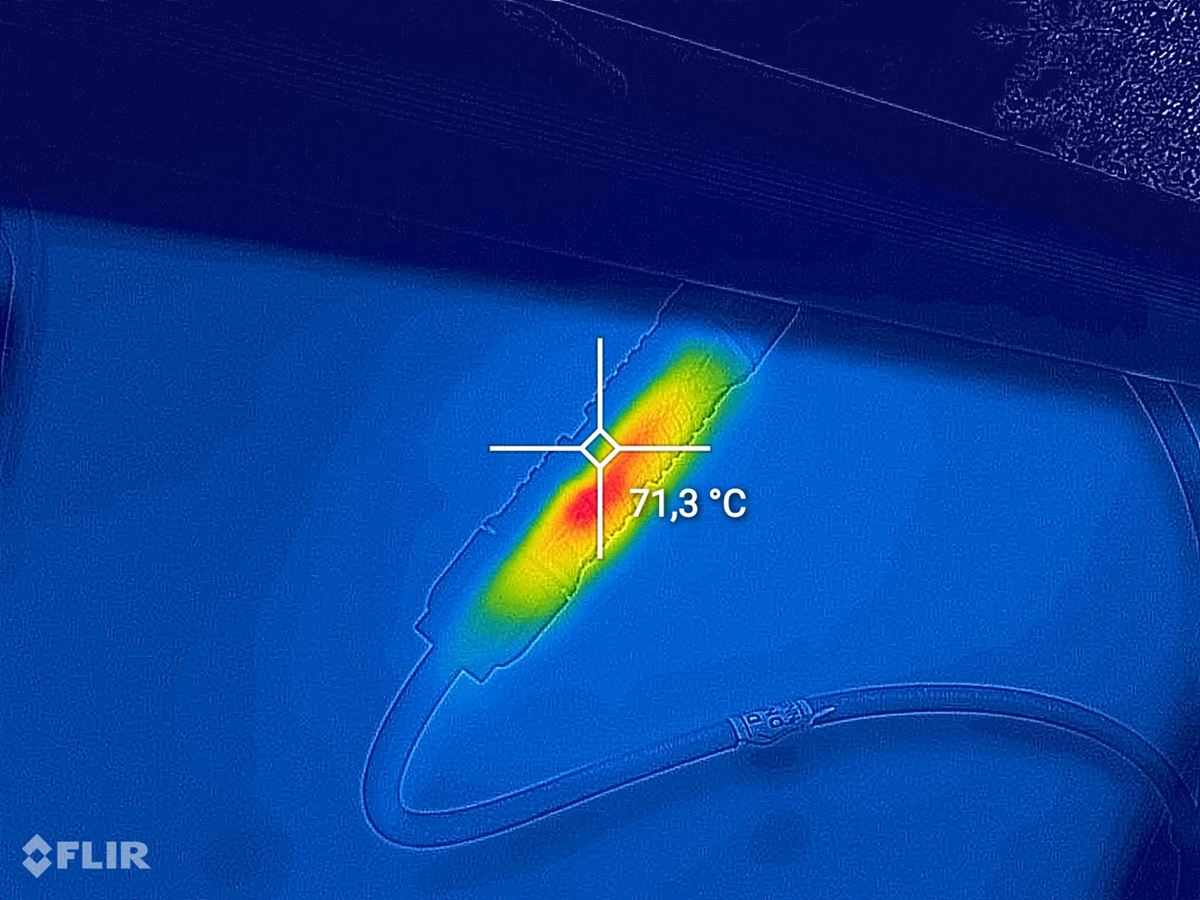

Při revizi 10 let staré FVE byl nalezen konektor MC4 s velmi vysokou teplotou. Takto zahřátý konektor znamená jediné: velký přechodový odpor. Konektor měl i deformovaný plast, takže při ideálním osvitu se musel zahřívat na mnohem vyšší teplotu. Po rozebrání se ukázal vadný těsnicí O-kroužek a nekvalitně zalisované kontakty. Viditelná oxidace navíc ukazuje na použití nekvalitních materiálů. Proč je to nebezpečné, vysvětluji v článku o nebezpečí DC napětí.
Termografii nabízím jako součást revize fotovoltaické elektrárny i samostatně.
